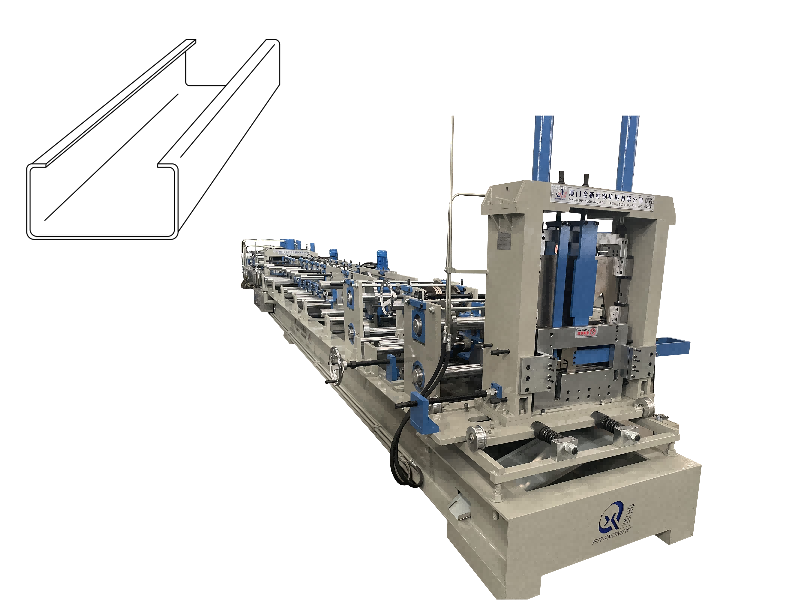

C Purlin хэлбэржүүлэх машин

Машины онцлог ба давуу тал

Энэ нь 18-25 м/мин хэвлэх хурдтай, хөнгөн болон хүнд даацын хэрэглээнд тохиромжтой, бүрэн автомат тасралтгүй өнхрөх машин юм.

Энэ нь олон профайлын үзүүлэлтүүдийг бүрдүүлэхийн тулд автомат профайлыг өөрчлөх системийг ашигладаг бөгөөд уян хатан ажиллагаатай онлайн уян цоолтуурын системийг нэгтгэдэг.

Урьдчилан зүсэх / зүсэхийн дараах үйл явц: Урьдчилан зүсэх нь олон төрлийн бүтээгдэхүүн үйлдвэрлэх боломжтой бөгөөд багаж хэрэгслийг өөрчлөх зардал, цагийг хэмнэдэг; Цөөн үзүүлэлтээр зүсэлтийн дараах боломжтой бөгөөд энэ нь профайлын чанарыг эрс сайжруулдаг.

CE гэрчилгээтэй, Европын чанарын стандартыг хангасан, олон патент эзэмшсэн; алдартай загварууд хурдан хүргэлтээр нөөцөд байна.

Үйлдвэрлэлийн түвшний компьютерийн хөдөлгөөнийг хянах систем, ухаалаг дижитал үйлдлийн интерфейсээр тоноглогдсон энэхүү машин нь хэрэглэгчдэд ээлтэй дизайн, энгийн ажиллагаа, тогтвортой гүйцэтгэл, найдвартай чанар, гоо зүйн хувьд тааламжтай, хэмнэлттэй загвартай.

Түүхий эд

Материал: Хүйтэн цувисан/халуун цувисан ган, цайрдсан ган

Зузаан: 1.0-3.0 мм

Гарцын хүч: 235-350МПа

Өргөн: Профайлын шаардлагын дагуу тохируулна

Параметрүүд

Ороомог буулгагч: 5Т

Хооллох ширээ

Түвшин тогтоох төхөөрөмж

Цоолборлох төхөөрөмж: Профайлын шаардлагын дагуу тохируулсан

Үүсгэх хурд: 18-25м/мин

Хамгаалалтын бүрээс: Нэмэлт

Зүсэлтийн дараах төхөөрөмж

Гаралтын систем:

Гарын авлагын дэмжлэг/Автомат Stacker (заавал биш); Оволох чиглэл: Хажуу/Босоо (заавал биш)

Гидравлик систем нь цоолтуурын болон зүсэлтийн дараах системийг эрчим хүчээр хангадаг

Цахилгаан хяналтын систем: Mitsubishi/Siemens/AMS (заавал биш/шаардлагатай бол тохируулна)

Үзүүлэлтүүд

Үүсгэх машин нь хувийн тохируулгыг дэмждэг цоо шинэ А зэрэглэлийн чанартай машин юм. Үндсэн үзүүлэлтүүдийг тогтоосон:

Операторуудын тоо: 1-2 хүн

Цахилгаан хангамж: 220V/380V/415V/460V, 50/60Hz, 3-фаз (шаардлагатай бол тохируулна)

Тоног төхөөрөмжийн жин: Ойролцоогоор 12 тонн Гадаад Хэмжээ: Ойролцоогоор 25 × 2.5 × 1.8 м (Урт × Өргөн × Өндөр)

Савыг ачихад тавигдах шаардлага: Ихэвчлэн 40 футын нэг чингэлэг шаардлагатай

Өнгө: Стандарт хөх/саарал (хүсэлтийн дагуу тохируулж болно)

Гарал үүсэл: Шиамень, Хятад

Сав баглаа боодол: Стандарт экспортын хамгаалалтын савлагаа

Үүсгэсэн хэлбэр: Профайл зураг болон хэрэглэгчийн шаардлагын дагуу тохируулна

Үйлдвэрлэлийн процессын урсгал

Тоног төхөөрөмжийг зүсэх технологиос хамааран зүсэхээс өмнөх ба дараах үе гэж хуваадаг. Зөвхөн зүсэх алхамуудын дараалал өөр байна; бусад бүх үйл явц ижил байна. Аль аль нь автомат/идэвхгүй задлахыг дэмждэг:

Урьдчилан зүсэх үйл явц: Ороомог задлах машин → Тэжээлийн хөтөч → Түвшин тогтоох систем → Цоолох төхөөрөмж → Тогтмол урттай урьдчилан зүсэх → Хүйтэн гулзайлтын систем → Гаралт (Гараар дэмжлэг үзүүлэх/Автомат овоолго, нэмэлт)

Зүсэлтийн дараах үйл явц: Ороомог буулгах машин → Тэжээлийн хөтөч → Түвшин тэгшлэх систем → Нүхлэх төхөөрөмж → Хүйтэн гулзайлгах хэлбэр → Гидравлик тогтмол урттай зүсэлтийн дараах → Гаралт (Гараар дэмжлэг үзүүлэх/Автомат овоолго, нэмэлт)

Үүсгэсэн техникийн үзүүлэлтүүд ба ороомгийн өргөн

Бид 1.0-3.0 мм-ийн зузаантай 80мм, 100мм, 120мм, 140мм, 160мм, 180мм, 200мм, 220мм, 240мм, 250мм зэрэг олон төрлийн стандарт С хэлбэрийн ган цутгах үзүүлэлтүүдийг санал болгож байна. Зарим техникийн үзүүлэлтүүд нь стандарт тохиргоо байдаг бол зарим нь сонголттой байдаг.

Бид 19мм, 219мм, 253мм, 286мм, 319мм, 353мм, 386мм, 320мм, 453мм, 486мм зэрэг янз бүрийн ороомог өргөнтэй нийцдэг.

Үйлдвэрлэлийн шугамын зохион байгуулалт

Үйлдвэрлэлийн шугамын нийт урт нь ойролцоогоор 25 м. Энэ нь ороомог, тэжээлийн хэсэг, тэгшлэх төхөөрөмж, цоолборлох төхөөрөмж, хүйтэн гулзайлтын систем, зүсэх төхөөрөмж, бэлэн бүтээгдэхүүнийг дэмжих тавцан зэргээс бүрдэнэ. Энэ нь гидравлик станц, цахилгаан хяналтын кабинетаар тоноглогдсон. Бүрэлдэхүүн хэсэг бүр нь тогтсон байршлын хэмжээстэй байдаг.

Бэлэн бүтээгдэхүүний хэрэглээний хувилбарууд

Дууссан C хэлбэрийн ган нь ган хийцтэй барилгуудын хананы дам нуруу, хананы цацрагт өргөн хэрэглэгддэг бөгөөд хөнгөн жинтэй дээврийн бэхэлгээ, тулгуур болгон нэгтгэж болно;

Мөн хөнгөн үйлдвэрийн машин механизмын үйлдвэрлэлд багана, дам нуруу, тулгуур зэрэг эд ангиудад ашиглаж болно;

С хэлбэрийн ган нь байгаль орчинд ээлтэй, бат бөх, удаан эдэлгээтэй, хэмнэлттэй, суурилуулахад хялбар, гоо зүйн үзэмжтэй зэрэг шинж чанаруудаас шалтгаалан холбогдох ган барилгын материалын хэрэглээний цар хүрээ өргөссээр байна.

Манай металл purlin машин нь халуун дүрэх ган, Q235 ган, Q345 ган, тэр ч байтугай 550Mpa хатуу ган ороомог үүсгэх боломжтой, Beenew машин нь худалдан авагчийн ган материалын гүйцэтгэл, шаардагдах хурд, эцсийн purlin нарийвчлал болон бусад тусгай хэрэгцээнд нийцүүлэн ган пурлин машин үйлдвэрлэх болно.

Металл C хэлбэрийн машинд гурван алдартай зүсэх загвар байдаг:

Нэгдүгээрт, бүх нийтийн зүсэлт, энэ нь зүсэх хутганы цагийг хэмнэхэд сайн бөгөөд хэмжээсийг сольж болох порлин машинд тохиромжтой, нэг иж бүрдэл порлин хийх машин нь олон хэмжээтэй порлин үйлдвэрлэх боломжтой боловч зөвхөн нэг багц бүх нийтийн зүсэх ир нь бүх хэрэгцээг хангаж чадна.

Хоёрдугаарт, нисдэг зүсэлт нь ган C хэлбэр үүсгэгч машины шугамын хурдыг сайжруулахад сайнаар нөлөөлдөг тул purlin таслах үед шугам зогсох шаардлагагүй.

Гуравдугаарт, гидравлик хайчлах, энэ нь ердийн загварын хэв маяг, илүү сайн үйлдвэрлэлийн зардал, ган purlin хийх машин тогтвортой гүйцэтгэл юм.

Тиймээс манай бүх худалдан авагчид таны төсөвт тохирсон загварыг сонгох боломжтой. Цайрдсан цайрдсан с пурлин хэлбэрийн машины талаар илүү мэргэжлийн санал авахыг хүсвэл бидэнтэй холбоо барина уу.

Түгээмэл асуулт

c ба z purlin машин гэж юу вэ?

Ган пурлин машин нь цайрдсан эсвэл хүйтэн цувисан ган туузыг тэжээх, нүхлэх, гулзайлгах, зүсэх зэргээр тасралтгүй C хэлбэрийн ган суваг гаргадаг төхөөрөмж юм.

Энэхүү пурлин машин нь бүрэн автомат бөгөөд ажиллахад хялбар HIM дэлгэцтэй. Энэ нь нэг задлагч, хуудас чиглүүлэгч, металл тууз тэгшлэх, тоног төхөөрөмжийн өнхрөх хэсэг, PLC хяналтын систем, гидравлик хайчлах, цуглуулах хүснэгтээс бүрдэнэ.

Тэдний гол давуу тал нь гоёмсог загвар, бат бөх биеийн хүрээ бүхий хялбар, тогтвортой ажиллагаа юм

c purlin гэж юу вэ?

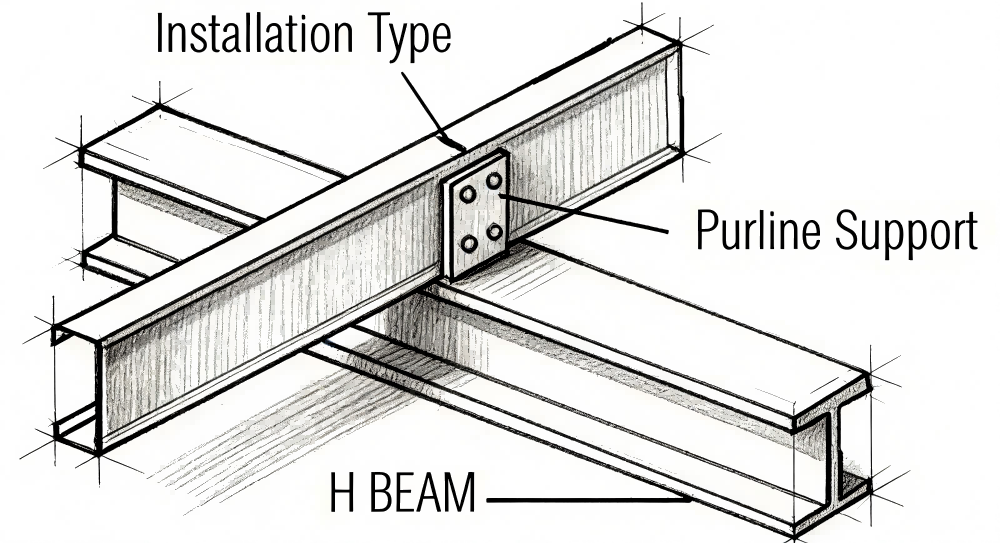

C purlins эсвэл Cee purlins нь C хэлбэрийн хөндлөн огтлолтой, хэвтээ дам нуруутай бөгөөд барилгын бүрхүүлийн дээвэр, хананы дам нурууг бүрдүүлэх зориулалттай.

Тэд дээврийн хуудас болон барилгын хооронд сууж, хавтанг бэхэлсэн, аюулгүй газар байлгахын тулд бэхэлгээний үүрэг гүйцэтгэдэг.

С хэлбэрийн purlin-ийн давуу тал нь хөнгөн жинтэй, суурилуулах, тээвэрлэхэд хялбар байдаг.

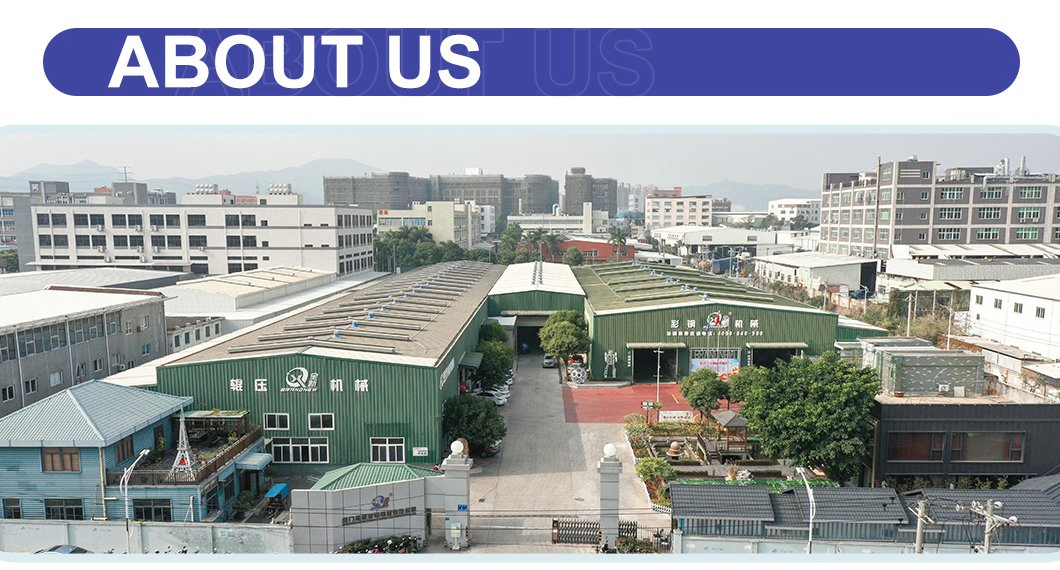

Бидний тухай
