Purlin Roll асан

Дээвэр, ханыг дэмжих чухал барилгын хүрээний хувьд purlins нь хөнгөн жинтэй, удаан эдэлгээтэй байдаг. Нарийвчилсан purlin өнхрөх асан нь ихэвчлэн автомат хэмжээсийн тохируулга, материал тэжээх, цоолох чадвар зэрэг функцуудыг агуулж, тэдгээрийн олон талт байдал, бүтээмжийг нэмэгдүүлдэг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Бүтээгдэхүүний параметр

Зүйл	Параметрүүд
Материалын зузаан	1.5-2.0мм
Тэжээлийн өргөн	125-422 мм
Жолооны мотор	11кВт
Гидравлик станцын эрчим хүч	5.5 кВт
Роллер материал	45# ган, дулаанаар боловсруулсан, хатуу хром бүрсэн
Босоо амны диаметр	70/55 мм
Үүсгэх станц	13 станц

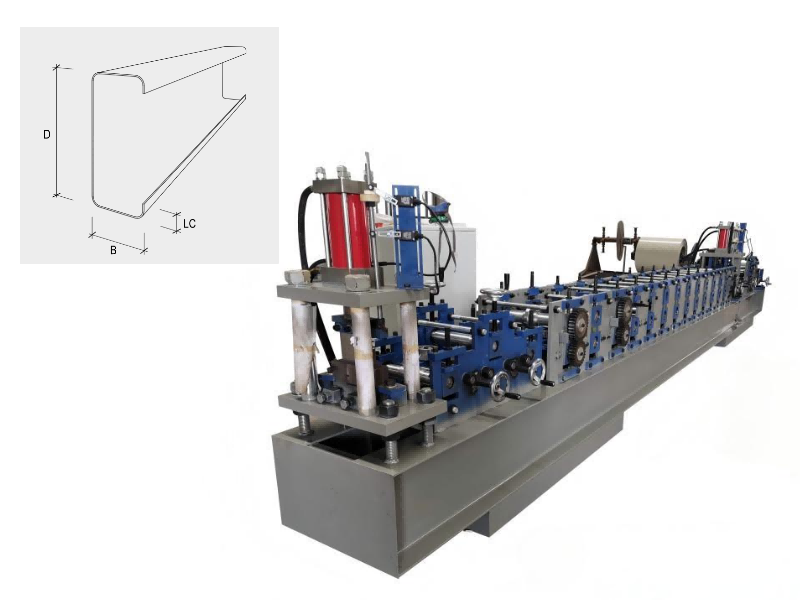

Бүтээгдэхүүний зураг

Omega Roll Forming Machine

Онцлогууд

Пурлин машин нь материалыг C, Z эсвэл U хэлбэр гэх мэт шаардлагатай purlin профиль болгон үүсгэж болно. Энэхүү технологи нь үйлдвэрлэлийн өндөр нарийвчлал, үр ашиг, тогтвортой байдлыг хангадаг. Дээрх шинж чанаруудыг хангасан өндөр технологитой, мөн өндөр түвшний автоматжуулалт бүхий Beenew roll форм. Зөвхөн шаардлагатай purlins тоо, уртыг оруулна уу. Дараа нь PLC хяналтын систем нь машиныг автоматаар ажиллуулах боломжтой.

Дэлгэрэнгүй мэдээлэл

Пурлин хийх машин бүхэлдээ чиглүүлэх, тэгшлэх төхөөрөмж, урьдчилан зүсэх, цоолох төхөөрөмж, үндсэн цувих тээрэм, шон хайч, PLC кабинет зэргээс бүрдэнэ.

-Хөтөч, тэгшлэх төхөөрөмж: хуудас нэвтрүүлэх төхөөрөмж, хоёр талдаа тохируулж чиглүүлэх төхөөрөмж, тэгшлэх бул болон бусад эд анги. Дээд гурав ба доод дөрвөн тэгшлэх булны бүтцийг тэгшлэх.

Omega Machine

- Урьдчилан зүсэх, цоолох төхөөрөмж:

Сүүлийг таслах зориулалттай гидравлик урд зүсэгч; Гидра цоолборлох төхөөрөмж нь зүсэх явцад зогсохыг шаарддаг. Цоолтуурын хэвний тоог хэрэглэгчийн үйлдвэрлэлийн шаардлагын дагуу тохируулна

Purlin Making Machine

-Үндсэн цувих тээрэм: хэлбэржүүлэх 13 станц; Бүх босоо ам ба бул нь хатуу, нарийн боловсруулсан; Хэрэв дарах материалын бат бөх, зузаан нь онцгой бол булны материалыг илүү өндөр бат бэх, тусгай боловсруулалттай хэвний гангаар хийнэ.

Purlin Rolling Machine

-хяргасны дараах: хэлбэржүүлсний дараа зүсэх; Бүх нийтийн зүсэлт, гурван иртэй бүтэц, ирний өргөн, өндрийг тохируулах боломжтой; ир материал CR12MVO;

Purlin Roll Former

-PLC кабинет.

Омега өнхрөх машиныг бүхэлд нь хүн-машины интерфейстэй PLC удирддаг. Оператор нь тохируулсан програмын дагуу автоматаар ажилладаг (програмчлагдсан удирдлага) ба хяналтын үйл явцыг хянадаг бөгөөд оператор нь үйлдвэрлэлийн шугамыг удирдаж, хяналтын параметрүүдийг өөрчлөх, тоног төхөөрөмжийн ажиллаж байгаа байдал, ажиллаж байгаа параметрүүд, алдаа дутагдлыг цаг тухайд нь хянах боломжийг олгодог. Эд ангиудын уртын дижитал тохиргоо, эд ангиудын уртыг тохируулах боломжтой. Тоног төхөөрөмжийн үйл ажиллагааны төлөв байдал, эвдрэлийг илрүүлэх бодит цагийн хяналт.
