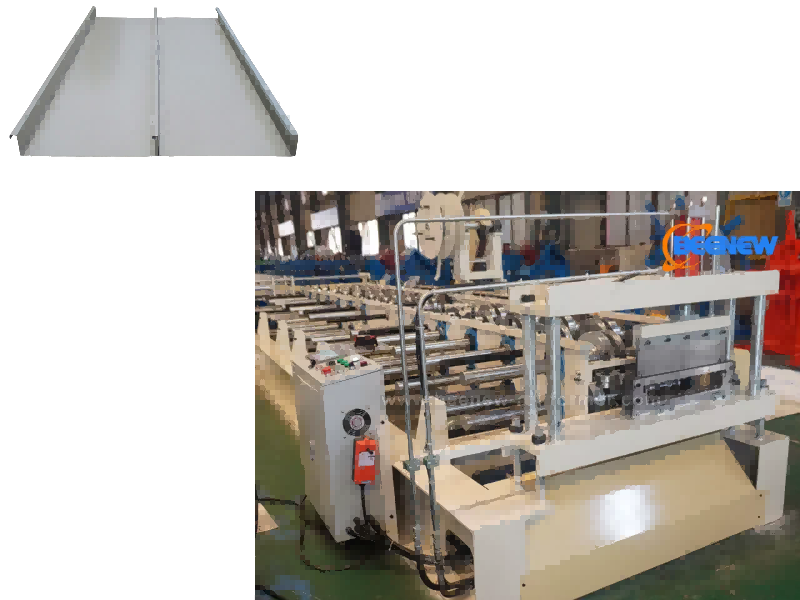

Байнгын оёдол үүсгэх машин

Энэхүү дээврийн машин нь металл дээврийг боловсруулахад тусгайлан зориулсан хүйтэн өнхрөх машин юм. Энэ нь үндсэндээ YX65 цувралын дээврийн хавтанг үйлдвэрлэдэг бөгөөд үндсэн хэвийг өөрчлөхгүйгээр 280/400/500/600 мм-ийн дөрвөн үр дүнтэй өргөнийг нэгэн зэрэг үйлдвэрлэх боломжтой. Энэ нь олон нийтийн томоохон барилга (хурдны галт тэрэгний буудал, нисэх онгоцны буудал, цэнгэлдэх хүрээлэн гэх мэт) хөнгөн цагаан-магни-манган болон өнгөт бүрээстэй ган босоо дээврийг барихад тохиромжтой бөгөөд барилгын металл дээврийг боловсруулах үндсэн тоног төхөөрөмж юм.

Үйлдвэрлэлийн үйл явц

Өнхрөх тэжээл → Ороомог буулгах → Гараар уртаар урьдчилан зүсэх → Хооллох заавар → Хүйтэн өнхрөх хэлбэр → Гидравлик зүсэлт → Бэлэн бүтээгдэхүүнийг цуглуулах. Бүх процесс нь автоматжуулсан бөгөөд зөвхөн 1-2 оператор шаардлагатай.

Параметрүүд

1. Самбарын төрөл ба хэмжээ

Дээврийн хавтангийн хавирганы өндөр: 65мм (YX65 цувралын үндсэн танигч)

Үр дүнтэй үйлдвэрлэлийн өргөн: 300/400/500/600мм

Түүхий эд тэжээлийн өргөн: Ойролцоогоор 472/575/675/775 мм

2. Тохиромжтой түүхий эд

Материал: Өнгөт бүрсэн ган хуудас (PPGI), цайрдсан хуудас, хөнгөн цагаан-магни-манганы хуудас

Зузаан: Ган хуудас 0.35-0.8мм, хөнгөн цагаан хуудас 0.4-1.2мм

Гарцын хүч: 235-350МПа

3. Гүйцэтгэлийг бүрдүүлэх

Тасалбар бүрдүүлэх: 14 дамжуулалт

Үүсгэх хурд: 8-20м/мин

Хүчдэл: 380V/50Hz/3-фазын

4. Тоног төхөөрөмжийн техникийн үзүүлэлтүүд

Машины ерөнхий хэмжээс: Ойролцоогоор 5800*1600*1500мм (20GP чингэлэг тээвэрлэхэд тохиромжтой)

Машины нийт жин: 5.5-7 тонн

Моторын хүч: Үндсэн мотор 7.5кВт + гидравлик мотор 2.2кВ (хос моторын тохиргоо)

Бүтэц ба тохиргоо: Энэхүү тоног төхөөрөмж нь 7 үндсэн бүрэлдэхүүн хэсгээс бүрдсэн үйлдвэрлэлийн нэгдсэн шугам бөгөөд бүрэн PLC автомат удирдлагатай:

1. Ороомог буулгагч: Гарын авлагын төрөл, хамгийн их даац нь 3-5 тонн, ороомгийн дотоод диаметр 508±30мм тохиромжтой;

2. Урьдчилан зүсэх машин: PLC-тэй холбогдсоноор материалын хаягдлыг багасгахын тулд түүхий эдийн уртыг урьдчилан тооцоолох боломжтой;

3. Үндсэн хэлбэржүүлэгч машин: Машины их биеийг H450 гангаар гагнаж, бул нь хром бүрсэн толин тусгал өнгөлгөөтэй 40Cr ган, босоо амны диаметр 75-80мм, араа/зоолуур хөтлөгч;

4. Гидравлик хайчлах машин: Зүсэх ир материал Cr12Mov (дулаан боловсруулалт HRC58-62), зүсэх хугацаа 1 сая дахин давсан, машин зогссон ч зүсэх нарийвчлал баталгаатай;

5. PLC хяналтын систем: Мэдрэгчтэй дэлгэцийн тусламжтайгаар үйлдвэрлэлийн багц, урт, тоо хэмжээг оруулах боломжтой бөгөөд бүрэн автоматаар огтлох, тоолох боломжтой;

6. Ус зайлуулах тавиур: Бэлэн бүтээгдэхүүнийг зөөвөрлөхөд тохиромжтой 3 багц цахилгаангүй галзуу тавиур;

7. Дагалдах хэрэгсэл: 1-2 багц гарын авлагын оёдлын хавчаар, цахилгаан давхаргын хавчих машин, дээвэр дээр суурилуулахад тохиромжтой.

Бизнес болон борлуулалтын дараах мэдээлэл

1. Хүргэлтийн хугацаа: Ойролцоогоор 45 ажлын өдөр;

2. Захиалгын хамгийн бага тоо: 1 нэгж;

3. Төлбөрийн арга: TT/L/C;

4. Тээвэрлэлтийн боомт: Хятад улсын Шиамэнь боомт;

5. Борлуулалтын дараах баталгаа: 1 жилийн баталгаат хугацаа (үндсэн бүрэлдэхүүн хэсгүүдийн хувьд 2 жил хүртэл сунгаж болно), 24 цагийн техникийн дэмжлэг, гадаад инженерийн газар дээр нь үйлчилгээ үзүүлэх боломжтой;

6. Гэрчилгээ: CE/ISO/SGS болон бусад олон улсын стандартад нийцсэн.

Хэрэглээ

Байнгын давхаргын профайлыг ихэвчлэн орон сууцны болон худалдааны барилгад ашигладаг. Эдгээр нь дээврийн суурилуулалт, ханын өнгөлгөөний аль алинд нь ашиглагддаг. Энгийн бөгөөд өгөөмөр, үзэсгэлэнтэй, хатуу. Нуман гулзайлтын машин, муруйлт машинтай хослуулан ашигладаг бөгөөд энэ нь янз бүрийн хэлбэрийг хангахад хэрэглэгддэг.
