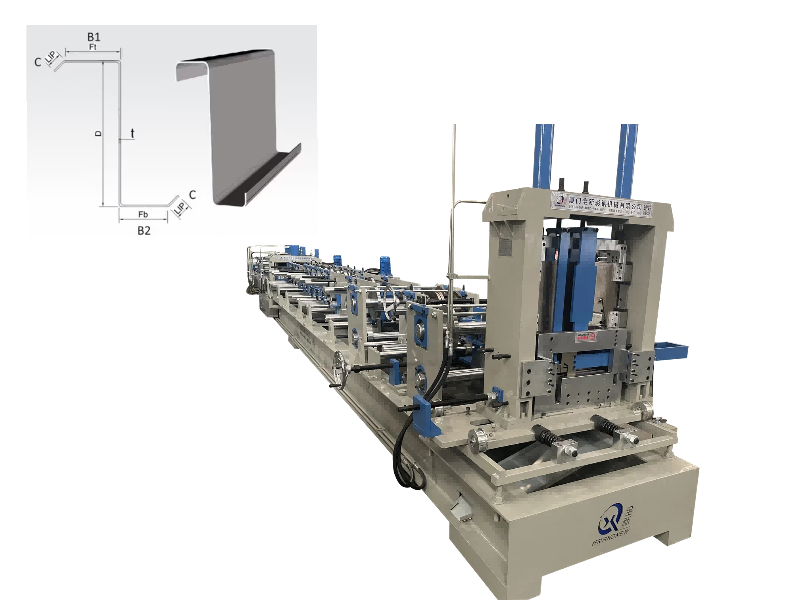

Z Purlin хийх машин

Z purlin өнхрөх бүрдүүлэх машин

Beenew Machinery нь Хятад дахь Z-type purlin өнхрөх машин үйлдвэрлэгчдийн нэг бөгөөд 75/100/125/150/200 мм-ийн стандарт өргөн, тохируулсан хэмжээтэй Z төрлийн purlins-ийн иж бүрэн шийдлээр хангаж чаддаг.

Энэхүү хэлбэржүүлэгч машин нь Z төрлийн purlins үйлдвэрлэх боломжтой бөгөөд C төрлийн purlins-тэй нийцдэг. Үйлдвэрлэсэн ган пүрлин нь хүйтэн гулзайлтын аргаар халуун цувисан гангаар хийгдсэн, хөнгөн жинтэй, дээврийн порлин шинж чанарт тохиромжтой. Эдгээр нь том болон дунд оврын барилгуудын дээвэр, ханын бэхэлгээнд өргөн хэрэглэгддэг бөгөөд ган хийцтэй барилга байгууламжийн үйлдвэрлэлийн үндсэн бүрэлдэхүүн хэсэг юм.

Z хэлбэрийн порлин: Z хэлбэрийн хөндлөн огтлолтой, нимгэн ханатай, хөнгөн жинтэй, маш сайн хөндлөн огтлолын гүйцэтгэлтэй, өндөр бат бөх чанараараа дээвэрлэхээс гадна хананы тулгуур, шалны дам нуруу зэрэгт ашиглах боломжтой бөгөөд ган хийцтэй барилгад өргөн хэрэглэгддэг purlin төрөл юм.

Машины онцлог

Роллерыг солихгүйгээр янз бүрийн хэмжээтэй purlins үйлдвэрлэдэг; Нэг минутын дотор 60-250 мм хэмжээтэй хурдан сэлгэх, энэ хязгаарт хэмжээ хязгааргүй, түүхий эдийг хэмнэдэг.

Урьдчилан зүсэх системээр тоноглогдсон (заавал зүсэлтийн дараа); янз бүрийн хэмжээтэй багаж хэрэгслийг өөрчлөх шаардлагагүй; purlin вэб болон фланц дээр ямар ч байрлалд цоолтуурын хийж болно; товойлгох болон логоны сийлбэрийг дэмждэг.

Энгийн ажиллагаа, засвар үйлчилгээний зардал бага; хамгаалалтын бүрхэвч, аваарын унтраалга, аюулгүй байдлын иж бүрэн хамгаалалтыг алдаанаас хамгаалах програмаар тоноглогдсон.

Боловсруулалтын уртын хүлцэл ±0.5мм; Q235 гарцын бат бөх түүхий эдтэй нийцдэг; тогтвортой эцсийн бүтээгдэхүүний чанар.

Техникийн параметрүүд

Үндсэн параметрүүд: Вэб боловсруулах өргөн 100-600мм, фланц 10мм, шалгалтын зузаан 0.5мм; 1.5-3 мм өнгөт бүрсэн хуудас (PPGI) болон цайрдсан хуудас (GI) боловсруулах; үйлдвэрлэлийн хурд ойролцоогоор 15м/мин.

Машины бүрэлдэхүүн хэсгүүд

Ороомог тайлах машин: Хамгийн их өргөн 600мм, хамгийн их ачаалал 5000кг, идэвхгүй/гидравлик үйлдлийн горим.

Хүйтэн гулзайлтын үндсэн хэсэг: 11-15 өнхрөх станц, өнхрөх нь GCR15 хром бүрсэн ган (HRC58-62°), гол гол нь 80мм цул 45# ган, 18.5кВ-ын Шанхайн цахилгаан мотороор удирддаг.

Зүсэх ба цоолох төхөөрөмж: Зүсэгч/хавтан нь Cr12 боловсруулсан ган (HRC58-62°), гидравлик станцын мотор 5.5 кВт, шаардлага хангасан багана хэлбэрийн зүсэлт ашиглана.

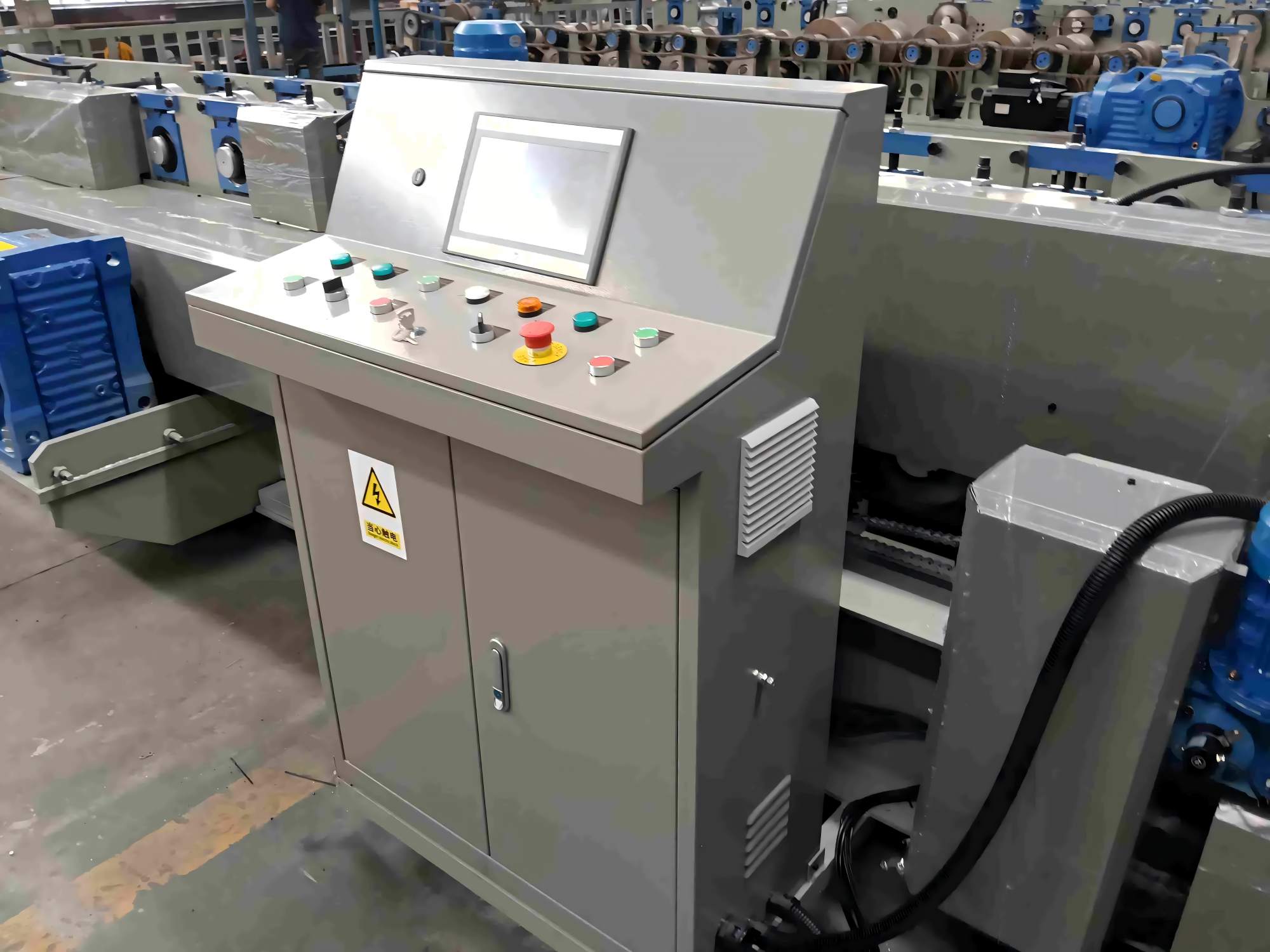

PLC хяналтын кабинет: Delta PLC + Omron кодлогч, мэдрэгчтэй дэлгэцийн ажиллагаа, уртын алдаа ±2мм, Хятад, Англи хэлийг дэмждэг, 380V/50HZ гурван фазын (захиалах боломжтой).

Гидравлик насос станц: 46# гидравлик тос, Huade цахилгаан хавхлага, 5.5кВ мотор, сэнс хөргөх.

Үйлдвэрлэлийг дэмжих тавцан: Цахилгаангүй төрөл, урт 2м.

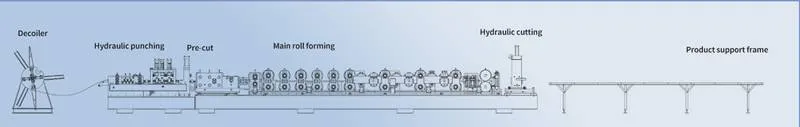

Үйлдвэрлэлийн процессын урсгал

Ороомог задлах машин → Хэлбэрийн мандал → Гидравлик систем → Автомат удирдлагын систем → Алхам алхмаар хэлбэржүүлэгч механизм → Автомат хяргах механизм → Бэлэн бүтээгдэхүүн хүлээн авах ширээ. Гол процессууд нь гидравлик цоолтуурын болон гидравлик зүсэлт орно.

Z-төрөл ба C-төрлийн пурлинуудын хоорондох ялгаа

Эдгээр нь хоёулаа ган бүтэцтэй, гэхдээ тэдгээрийн үндсэн ялгаа нь долоон зүйлд оршдог. Z хэлбэрийн порлинууд нь том зайтай, өндөр налуу дээврийн хэрэглээнд илүү давуу талтай.

C төрлийн purlins нь 90 ° өнцөгтэй бөгөөд хана, шалны цацрагийг барихад ашиглагддаг; Z-type purlins нь 90°-ийн өнцөгтэй, илүү уян хатан байдлыг санал болгодог бөгөөд өндөр налуу дээвэрт тохиромжтой дээвэр болон хананд бэхэлгээ хийхэд ашиглагддаг.

Z хэлбэрийн порлиныг тасралтгүй давхцуулж болох бөгөөд энэ нь том зайтай металл барилгад тохиромжтой, харин C төрлийн порлиныг давхцуулж болохгүй.

Z хэлбэрийн purlins нь илүү бат бөх бөгөөд хүнд бүтэцтэй, хөдөө аж ахуй, үйлдвэрлэлийн барилгад тохиромжтой, гэхдээ суурилуулах шаардлага өндөр байдаг; C төрлийн purlins нь арай бага хүч чадалтай боловч суулгахад хялбар байдаг.

Дээврийн налуу их байх тусам Z хэлбэрийн порлинуудын босоо гулзайлтын хэсгийн модулийн ашиглалтын түвшин өндөр байдаг бол С хэлбэрийн порлинуудад энэ шинж чанар байдаггүй.

Туслах үйлчилгээ

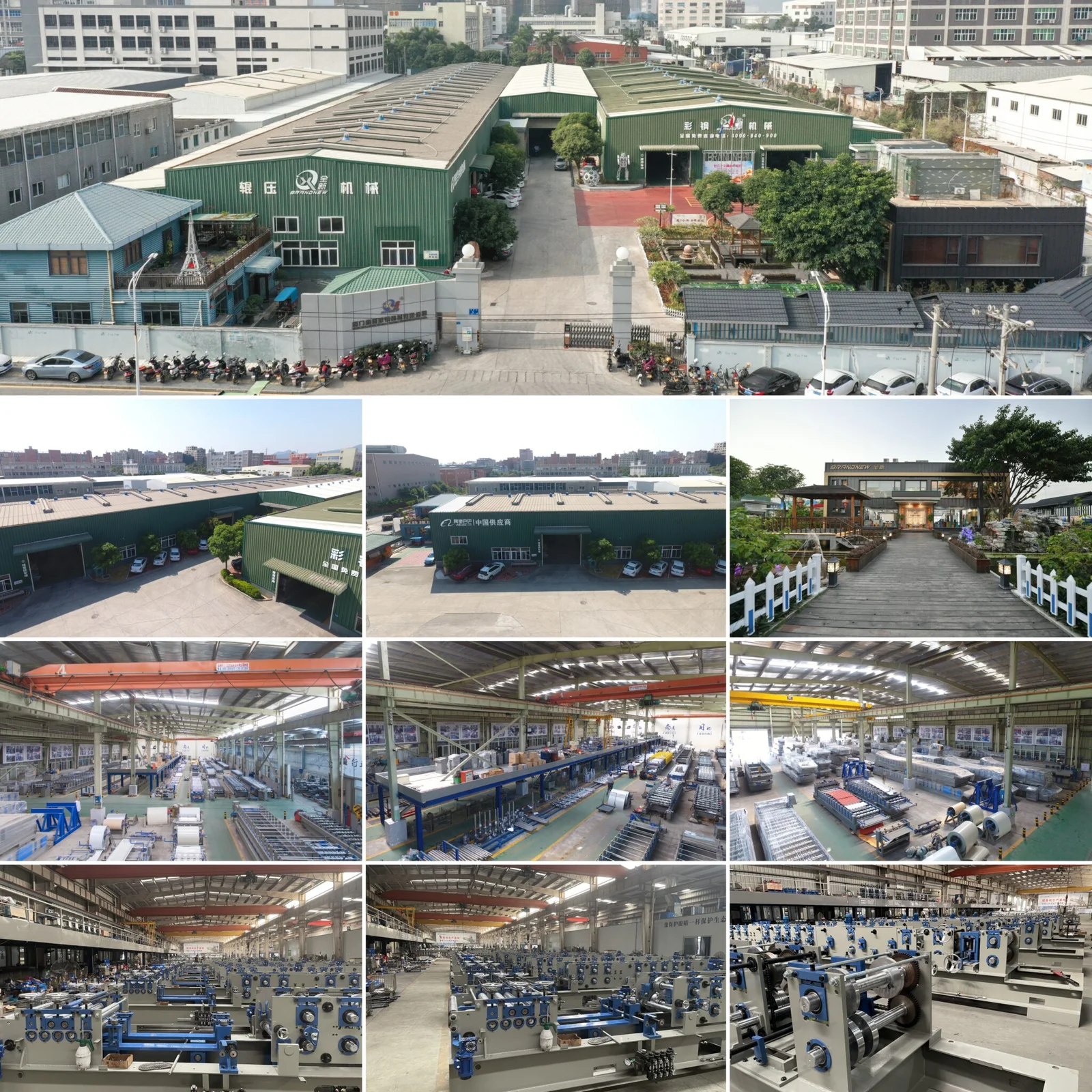

1997 онд байгуулагдсан, Фүжянь мужийн Шиамэн хотод төвтэй Beenew Machinery нь төрөл бүрийн өнхрөх машин үйлдвэрлэх чиглэлээр мэргэшсэн. Манай бүтээгдэхүүнүүд IAF/SGS/CE гэрчилгээтэй бөгөөд 80 гаруй оронтой хамтран ажилладаг. Манай үйлдвэрт 2000 гаруй үйлчлүүлэгч ирсэн. Тоног төхөөрөмж нь 20 гаруй жилийн баталгаат хугацаатай ирдэг.

Борлуулалтын дараах үйлчилгээ

Бүхэл бүтэн машинд нэг жилийн баталгаа, 24 сар үнэгүй засвар үйлчилгээ, насан туршийн техникийн дэмжлэг. Баталгаат хугацаанд засварлах боломжгүй эд ангиудыг үнэ төлбөргүй сольж өгнө (захиалагч тээвэрлэлтийн зардлыг хариуцна).

Барьцааг хүлээн авснаас хойш 35 хоногийн дотор хүргэлт. Захиалгат тоног төхөөрөмж авах боломжтой.

Манай үйлдвэрт хүрэлцэн ирсэн үйлчлүүлэгчид тоног төхөөрөмжийн угсралт, ашиглалт, техникийн ажилтнуудтай нүүр тулсан сургалтанд хамрагдах боломжтой.

Бид дэлхийн хэмжээнд тээвэрлэлт хийж, сав баглаа боодол, бэхлэлт, ариутгал, ачих зэрэг логистикийн иж бүрэн үйлчилгээг үзүүлдэг.
